  • 光伏AGC功率控制系统
  • 日期:2022.05.11    浏览:1922次
  • 什么是光伏AGC系统

    光伏AGC功率控制系统应用于光伏电站中,随着光伏发电的穿透率越来越高,从电网角度而言,由于光伏并网发电特性有别于常规发电方式,大量光伏电站的接入,不可避免地会对传统电网的潮流分布、安全稳定、继电保护、供电可靠、规划设计、调度运行、电能质量等多方面产生影响。为应对大量光伏接入电网后对电网造成负面影响,规定光伏电站接入电力系统必须具备有功和无功控制系统,因此在光伏电站中采用AGC系统是可行的手段。光伏AGC系统又称为AGC功率控制系统,是为实现光伏电站自动发电控制而研制的专用系统和设备,与光伏电站侧通讯终端、光伏监控系统、升压站综自系统等相配合,根据调度中心主站下发的AGC有功功率控制指令,基于光伏电站逆变器的实时工况进行计算和优化分析,并根据计算和分析结果对逆变器输出有功功率进行统一协调控制,实现光伏电站并网点输出有功功率的闭环控制。

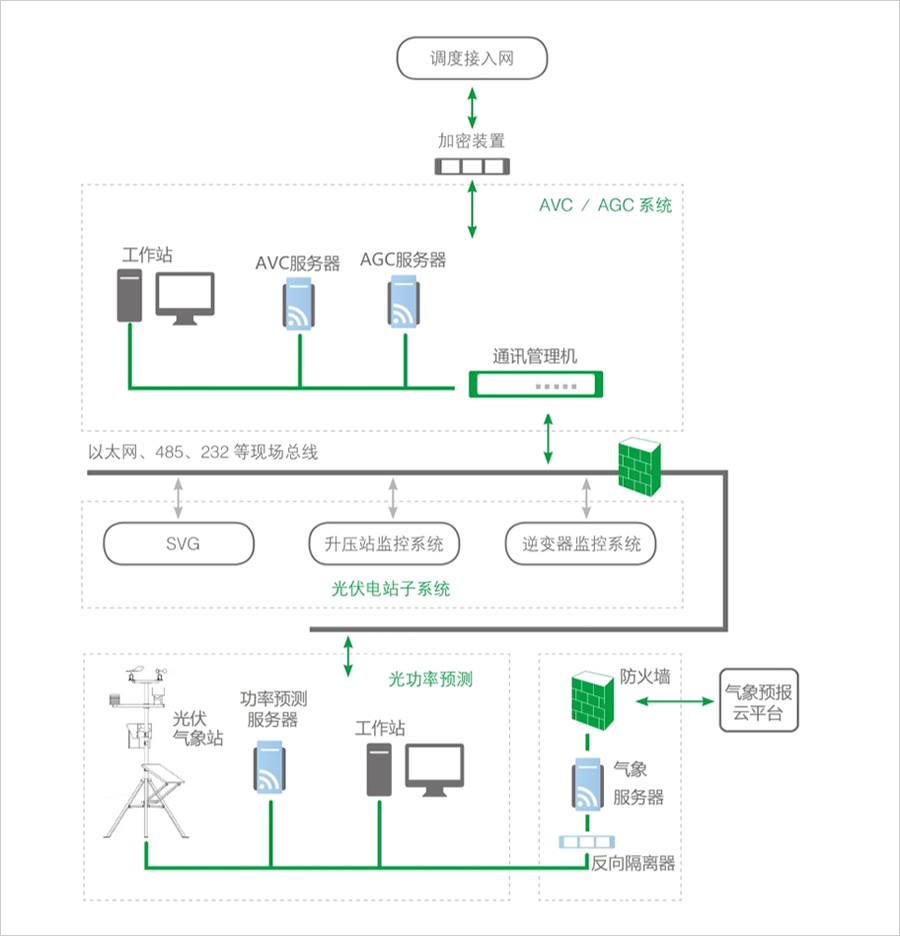

    光伏AGC功率控制系统

    光伏AGC功率控制系统的作用 采集所要监视的功率(35kV母线电压电流),发送到光伏后台监控系统进行分析处理,然后传送给各逆变室现有的通讯管理机,利用RS485口通过通讯方式对各个逆变器进行指令控制,以实现光伏限发。

    光伏AGC功率控制系统实现的功能 ●跟踪调度负荷曲线
    通过逆变器的启停组合优化或功率分配,使得总出力控制在预设范围内。
    ●实现就地功率自动控制
    根据本地预设的负荷曲线,通过逆变器的启停组合优化或功率分配,控制逆变器总出力在预设范围内。
    ●自动控制逆变器投切频率
    为每次都从第l台逆变器开始切除,可以实现下发指令时,先判断控制对像的控制频率,让各逆变器被切除的频率相同。为保证逆变器不被切除的太快太多,可以从时间上分别控制各逆变器,时间间隔可单独设置。

    光伏AGC功率控制系统的控制方式 ●有功指令的计算方式
    当有功指令变化时,计算有功指令与当前实发值的差值,如果差值大于调节死区,则立即进行有功目标指令的重新计算;当有功指令没变化,但由于场内有功损耗造成的指令与当前实发值的差值大于调节死区值,则立即进行有功目标指令的重新计算,以维持光伏电站总发电功率的稳定。
    ●有功分配策略
    AGC系统根据最终下发总指今,对各个逆变器进行有功目标分配。针对光伏发电特点的优化控制算法,在满足调度主站下发的有功功率目标值以及电网和设备的各种安全约束的前提下,结合逆变器的运行状况,对总目标指令进行分面,子站提供等比例分配法和相似裕度分配法两种分配策略。
    ●调节精度控制
    系统通过死区设置,对目标指令进行 PID控制,时刻对目标值和当前实发值进行监视控制,使实发值与目标值的差值在死区范围内,以达到 AGC的有功调节精度要求。根据现场逆变器的反应速率,可进行调节死区和调节步长的设置。
